Mejores Prácticas de Filtración Líquida

Los sistemas de filtración de líquidos son esenciales en la industria para garantizar la calidad del fluido y el correcto funcionamiento de los equipos. Conocer las características principales de estos sistemas es fundamental para seleccionar, usar y mantener los equipos o consumibles adecuadamente y obtener los mejores resultados en la filtración.

Los sistemas de filtración se utilizan para:

  • Mantener el fluido limpio y con las características óptimas para su operación.
  • Cumplir los parámetros de calidad definidos en el proceso.
  • Mantener una buena operación en los equipos rotatorios existentes.

La filtración es un proceso esencial para controlar la contaminación, ya sea de un agente externo o generado durante el proceso de fabricación. El objetivo principal de un sistema de filtración es garantizar que se cumplan los parámetros mencionados anteriormente.

Para diseñar, seleccionar o operar un sistema de filtración es necesario conocer los elementos y conceptos básicos de la filtración, como:

  • ¿Qué es la filtración?

La filtración puede definirse como el proceso de separación de sólidos en la corriente de un fluido mediante el uso de un medio filtrante, como un tamiz, papel filtro o membrana.

Como funciona la filtración líquida

Unidad de Medida  en Filtración.

El micrómetromicrón o micra es una unidad de longitud equivalente a una milésima parte de un milímetro.

Su símbolo es µm

mm = 1000 µm

  1. ¿En dónde podemos encontrar los sistemas de filtración de líquidos?

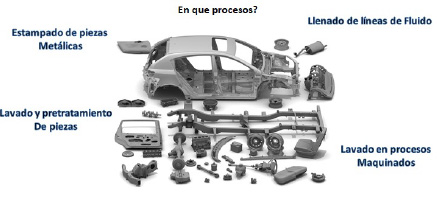

En la industria automotriz,La filtración de líquidos se encuentra en varios procesos

  1. Variables para la selección de  un sistema  de filtración de líquidos

Para la selección de un sistema de filtración adecuado, es necesario conocer los parámetros de la aplicación y la mínima información requerida es:

  1. @ Fluido

Tipo de fluido a ser filtrado

Presión de Operación

Temperatura de Operación

Viscosidad

  1. Rango de filtración

Tamaño de partículas

Cualidades necesarias después de filtración

  1. Rango del flujo

¿Cuál es el caudal?

  1. Criterios de Selección Media Filtrante Correcta.

Los parámetros principales para poder hacer una correcta selección de la media filtrante a utilizar en el proceso de filtrado es:

  • Proceso previo a la filtración.
  • Compatibilidad Química
  • Capacidad en la retención de solidos
  • Relación Vida / Costo

Es necesario conocer el grado de contaminación que pueda contener el fluido para determinar:

  • Filtrado de superficie o de profundidad.
  • Calidad de filtrado requerido

Se deberá determinar el grado de filtración a ofrecer. Nominal o Absoluto.

  • Caudal requerido a la salida del filtro
  • Espacio disponible

La ergonomía será de vital importancia para poder facilitar futuros trabajos de operación y mantenimiento.

  • Rendimiento
  1. Cambio de filtros.

Las tres premisas importantes para realizar el mantenimiento y   determinar los cambios en un filtro para líquidos son:

  1. ¿Cuándo?
  • Con base en el programa de mantenimiento.

Este cambio está definido en un tiempo determinado por actividades o históricos

  • Con base en el diferencial de presión

Este cambio es el más recomendado, ya que se realizará con base en la vida que tenga definido el medio filtrante  obteniendo el  mejor desempeño del filtro

  • Con base a una inspección Visual

Normalmente se utiliza en sistemas de llenado de tambores y donde los usuarios pueden validar la saturación con base al flujo a la salida.

Una práctica poco común y sin parámetros exactos de rendimiento.

Ejemplo de comportamiento de uso de un filtro con gráficas representativas del  Dif. de presión vs Tiempo.

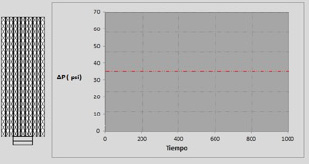

Filtro nuevo

Fig. 1 Filtro nuevo

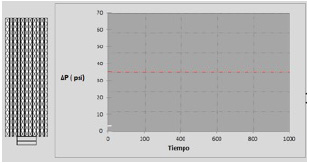

Filtro puesto en operación

Fig. 2 Filtro puesto en operación

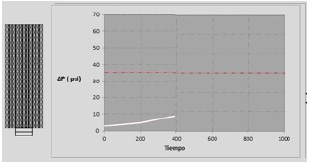

Filtro en operación T1

Fig. 3 Filtro en operación T1

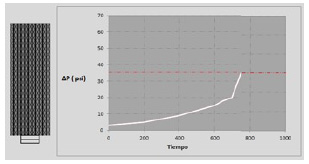

Filtro en operación T2

Fig. 4 Filtro en operación T2

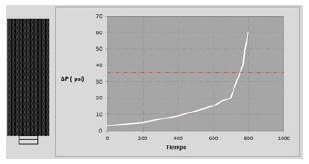

Fig. 5  Filtro en operación T3

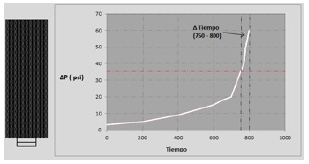

Fig. 6  Tiempo entre Dif presión para cambio y Max Dif. de presión.

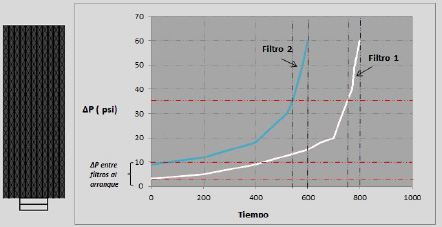

Gráfica correspondiente a Diferencial de presión de Arranque comparativo.

Fig.7  Comparación de filtros respecto a su eficiencia

  • Diferencia de presión al arranque diferente
  • Tiempo de operación diferente
  • Gran diferencia entre costo / beneficio
  1. ¿Cómo?

Se debe revisar las condiciones generales del equipo y sus accesorios

El empaque debe estar en las mejores condiciones, en caso contrario principalmente puede presentarse perdida de presión o fuga.

Los indicadores de presión deben estar legibles en su lectura, no presentar daño o rotura para realizar una correcta lectura.

La placa base que soporta el filtro sea cartucho o bolsa, debe presentar las mejores condiciones.

En el caso de usar filtros bolsa, utilizar los accesorios diseñados para ser instalados de forma correcta.

( Placa soporte y soporte de sujeción)

En el caso de los filtros cartucho, se debe verificar que la configuración de los extremos sea la indicada y se realice una previa humectación del empaque del cartucho ( Con el mismo fluido) previo a ser instalado

  1. ¿Para qué?

Para asegurar la calidad de sus procesos

Para salvaguardar los elementos rotatorios de su sistema

Por ahorro de energía

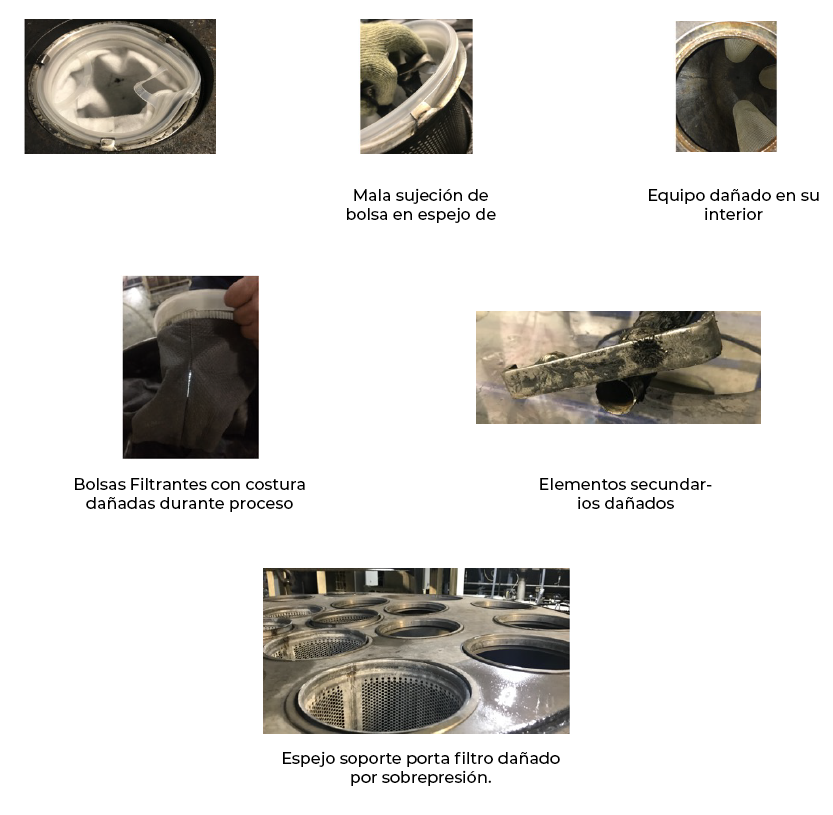

Ejemplos de equipos dañados en el sistema.

Acércate a Air Quality de México para que te demos una asesoría completamente gratis. Contamos con un área de servicio técnico cuya finalidad es que ustedes no se preocupen por sus sistemas de filtración líquida y nos dejen a nosotros esa responsabilidad. Nosotros nos aseguramos que tus equipos y procesos de filtración funcionen de la forma más eficiente y al menor costo posible. Escríbenos.
