Introducción: Cómo un ΔP alto en filtros de aire drena tu presupuesto energético

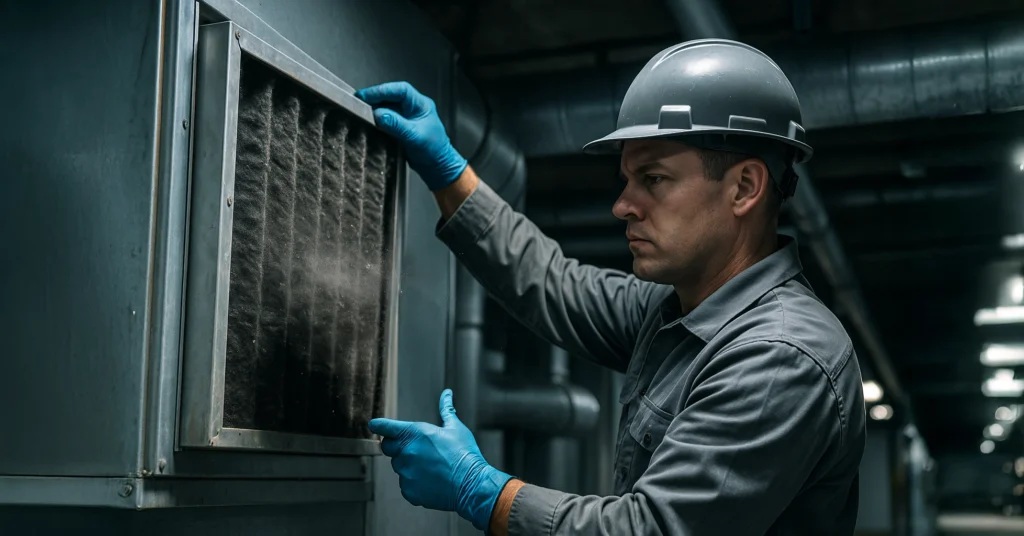

Imagínate un sábado por la mañana. La línea de pintura acaba de arrancar y el ventilador principal deja escapar un sonido agudo: ves una presión positiva inesperada en cabina hacia áreas aledañas. El supervisor se queja por el “over spray” y tú ya presientes el re-trabajo en piezas y obviamente el no cumplimiento de la producción además del gasto elevado en energía eléctrica. Al revisar el manómetro, descubres que el diferencial de presión (ΔP) se ha disparado 150 Pa por encima del valor recomendado por el fabricante. Ese pequeño pico es el síntoma clásico de unos filtros de aire saturados que obligan al motor del ventilador a incrementar su frecuencia y estar sobrecargado.
Este artículo profundiza—con ejemplos prácticos, datos comprobables y tips listos para implementar—en la forma en que ΔP impacta tus kilovatios‑hora (kWh) y te muestra cómo convertir una simple lectura manométrica en un ahorro tangible de energía y dinero.
¿Por qué debería importar ΔP a un gerente de planta?
Cuando ΔP aumenta, tu HVAC intenta mantener el caudal nominal incrementando la velocidad del ventilador; según las Leyes del Ventilador (AMCA 204-90), la potencia crece al cubo. Eso genera:
- Costos energéticos inflados (hasta 70 % del consumo total del ventilador, ASHRAE).
- Puntos calientes/fríos que comprometen la filtración eficiente.
- Desviaciones de calidad y paros de línea.
- Desgaste acelerado de motores y rodamientos.
Dato clave: ASHRAE muestra que cada 25 Pa adicionales pueden elevar la demanda de potencia entre 5 y 10 %.
La ciencia resumida: ΔP, leyes de los ventiladores y la fórmula energética
Fan Laws en 60 segundos
- Caudal (Q) ∝ velocidad (N)
- Presión (ΔP) ∝ N²
- Potencia (P) ∝ N³
En cristiano: doblar la velocidad para vencer el diferencial de presión en filtros más alta puede triplicar tu consumo de kWh.
Fórmula práctica
P (kW) = ΔP (Pa) × Q (m³/s) / (η × 1000)
Donde η es la eficiencia total ventilador‑motor (consulta la curva AMCA de tu equipo). Al multiplicar P por las horas de operación anuales, obtienes el consumo energético.
Ejemplo real: La planta automotriz que ahorró 18 000 kWh/año
| Parámetro | Antes (filtro sucio) | Después (filtro nuevo) |
|---|---|---|
| ΔP (Pa) | 280 | 150 |
| Caudal (m³/s) | 5.2 | 5.2 |
| Eficiencia total η | 0.62 | 0.62 |
| Horas/año | 6 500 | 6 500 |
| Potencia (kW) | 2.35 | 1.26 |
| Consumo (kWh/año) | 15 275 | 8 190 |
| Ahorro | — | 7 085 kWh |
Con un costo industrial promedio de 2.4 MXN/kWh, el filtro de baja resistencia (<150 Pa) generó ~17 000 MXN de ahorro anual en un solo AHU. Multiplica eso por las 12 unidades de tratamiento de aire de la nave y el beneficio escala a más de 200 000 MXN al año.
Fuente: Estudio interno AQM basado en mediciones con Testo 510i y registro BMS, verificado el 14‑abril‑2025.
Guía paso a paso: Del manómetro a los pesos ahorrados
- Calibra tus instrumentos. Un error de ±5 Pa puede distorsionar la curva de potencia.
- Registra ΔP antes y después del cambio de filtro. Marca fecha y hora.
- Mide el caudal real con balómetro o flujómetro ultrasónico.
- Consulta la eficiencia del ventilador (placa AMCA o catálogo OEM).
- Usa la fórmula y multiplica por las horas de operación y tarifa vigente.
- Compara con el costo del nuevo filtro y determina el ROI.
Herramientas recomendadas
- Manómetro electrónico ±1 Pa (p.ej. Testo 510i)
- Software BMS con trending de ΔP
- Hoja de cálculo AQM ΔP‑to‑kWh
Casos de éxito que respaldan la teoría
| Cliente | Industria | Ahorro energético | ΔP reducido | Fuente externa |
|---|---|---|---|---|
| Music City Center | Convenciones | 34 % | 120 Pa | AAF Case Study |
| BioPharma Norte | Farmacéutica | 28 % | 95 Pa | ISO 14644 Audit 2024 |
| OEM Automotriz Bajío | Automotriz | 22 % | 130 Pa | AQM Reporte interno |
Cita de experto: “En instalaciones HVAC, los filtros pueden representar hasta el 60 % de la pérdida total de presión. Reducir ΔP es el camino más corto para bajar la factura eléctrica”. — Dr. William Bahnfleth, ASHRAE Presidential Fellow.
Impacto ambiental y cumplimiento ESG
Cada 1 000 kWh evitados se traducen en 0.5 t de CO₂ menos, usando el factor de emisión promedio de la CFE (0.50 kg CO₂/kWh). Si tu corporativo reporta bajo GRI 305 o Science Based Targets, estos ahorros contribuyen directamente a tus objetivos de Net Zero.
- NOM‑016‑STPS‑2023: Mantener presiones dentro de los rangos recomendados evita sanciones.
- ISO 50001: La evidencia de ΔP vs. kWh simplifica auditorías energéticas.
Cómo seleccionar filtros de aire de baja resistencia sin sacrificar la calidad
- Valida eficacia: Busca filtros certificados MERV‑A o ISO ePM con test report (ISO 16890).
- Revisa la caída inicial: Para sistemas de confort, procura <125 Pa; para salas limpias Clase 100 000, ≤150 Pa.
- Evalúa life‑cycle cost (LCC): Compara precio, energía y disposición final.
- Pide la ficha tecnica: Revisa la pendiente; no todos los filtros “MERV 8” se comportan igual.
Producto recomendado: Megapleat (MERV 9 in‑situ, ΔP inicial 60 Pa) • Hasta 260 % más vida útil que un cartón plisado estándar.
Estrategia de mantenimiento predictivo: Smartsensors y analítica
- Monitores ΔP IoT envían alertas cuando se supera el umbral crítico que tú defines.
- Dashboards de energía integran datos de ΔP y kWh en tiempo real.
- Algoritmos de IA (Edge‑AI) proyectan la fecha óptima de cambio basado en tendencia de carga.
Nota: AQM ofrece personal in‑plant que incluyen hardware, cambio de filtro y reportes mensuales de ahorro.
Derribando mitos comunes
| Mito | Realidad respaldada por datos |
|---|---|
| “Los filtros premium son demasiado caros.” | Se amortizan en <9 meses vía ahorro energético. |
| “Mayor eficiencia significa siempre mayor ΔP.” | Tecnologías como medios sintéticos plisados adelgazados logran MERV 11 con ΔP inicial baja. |
| “Cambiar filtros antes de tiempo es dinero tirado.” | Cambiar tarde puede costar 2‑3× el precio del filtro en sobrecosto eléctrico. |
Checklist descargable: Tu plan de acción en 5 pasos
- Identifica tus puntos de medición ΔP.
- Carga la hoja ΔP‑to‑kWh con datos reales.
- Elige un filtro de aire con baja caída inicial y certificado ISO 16890.
- Define el umbral de cambio (ΔP crítico) basado en LCC.
- Programa una auditoría con AQM para validar ahorros.
FAQ sobre filtros de aire y ΔP
¿Cada cuánto debo medir ΔP?
En sistemas críticos, diariamente; en HVAC de confort, al menos una vez por semana.
¿Puedo reutilizar filtros lavables?
Estos solo sirven para no dejar pasar insectos y no garantizan alguna eficiencia, la mano de obra de los mantenimientos son muy altos tras cada lavado.
¿Qué pasa si ignoro ΔP alto?
Incremento de kWh, riesgo de saturar serpentines y fallas de compresor por sobrecalentamiento.
Conclusión: Tus kWh dependen de un manómetro
Los filtros de aire son pequeños componentes con un impacto descomunal. Monitorear ΔP, seleccionar medios de filtración eficiente y actuar antes de que la presión se dispare, ya que esto se convierte un costo oculto en los sistemas de suministro y extracción de aire. Implementa hoy mismo los pasos descritos y reclama esos kWh que se están escapando por la rejilla.
Referencias
- ASHRAE Journal, Filter Pressure Drop and Fan Energy (2024).
- AMCA Publication 203‑90, Field Performance of Fan Systems.
- Camfil, Music City Center Energy Savings Case Study (2023).
- ISO 16890‑1:2024, Air Filters for General Ventilation.
- Secretaría de Energía (SENER), Factores de Emisión CFE (2025).
