La calidad del aire en ambientes industriales depende de mediciones precisas y constantes. Aunque los filtros de aire y los sistemas HVAC controlan la filtración eficiente de partículas y gases, la verificación real del cumplimiento ocurre con sensores. Para un responsable de mantenimiento, entender qué sensores existen, cómo funcionan y cómo elegirlos impacta en seguridad, confiabilidad operativa, cumplimiento normativo y costos.
En esta guía se explican los principales sensores utilizados en plantas industriales, sus criterios de selección y prácticas de calibración y mantenimiento.

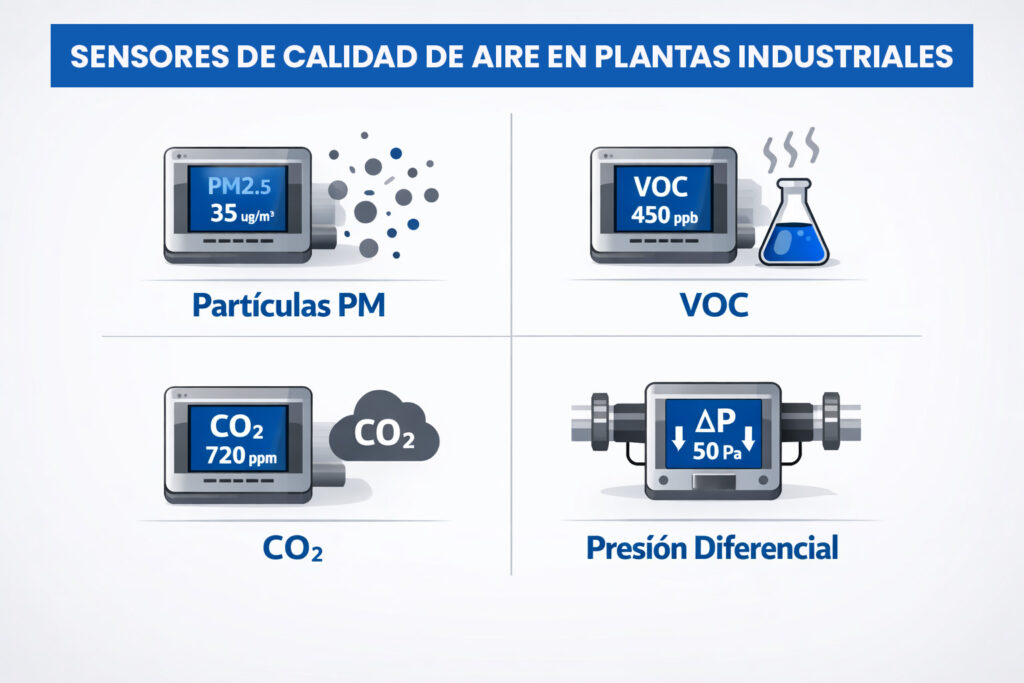

Tipos de sensores utilizados en plantas industriales
Para evaluar la calidad de aire, las plantas utilizan diferentes sensores que miden variables específicas. Los grupos más comunes son:
- Sensores de partículas (PM)
- Sensores de compuestos orgánicos volátiles (VOC)
- Sensores de CO₂
- Sensores de presión diferencial
Cada uno cumple un propósito distinto y su elección dependerá del proceso industrial, el riesgo y los estándares aplicables.
Sensores de partículas (PM)
Los sensores PM miden la concentración de partículas suspendidas en el aire (PM10, PM2.5, PM1). Estas partículas se originan en procesos como:
- Pulido
- Corte de metales
- Manipulación de polvos
- Secado y mezclado
- Emisiones de hornos
Rangos típicos de medición: 0 – 1,000 µg/m³

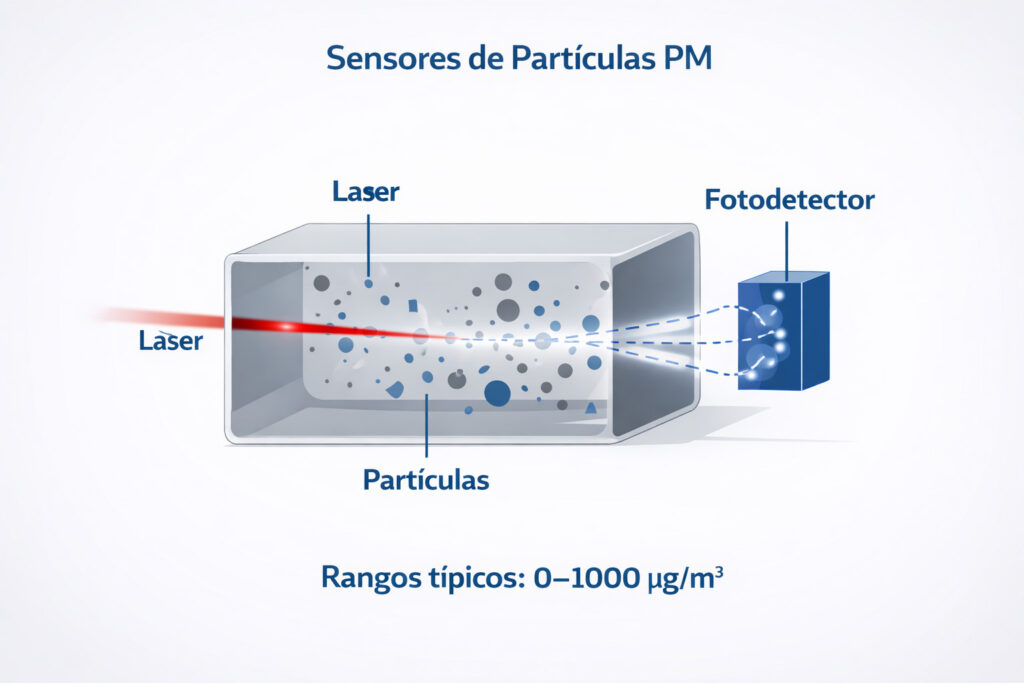

Cómo funcionan
Basados en dispersión de luz láser: un haz atraviesa la muestra de aire y un fotodetector mide la intensidad reflejada por las partículas.
Dónde se usan comúnmente
- Farmacéutica
- Metalmecánica
- Automotriz
- Electrónica
- Agroindustrial
Criterios de selección
- Rango de lectura
- Resolución mínima
- Tipo de comunicación (Modbus, BACnet, 4-20 mA)
- Ubicación (ducto vs sala)
Sensores de compuestos orgánicos volátiles (VOC)
Los VOC provienen de solventes, resinas, pinturas, adhesivos y procesos químicos. Su presencia impacta en seguridad y salud, además de alterar procesos sensibles.
Tecnologías
- PID (Photoionización)
- MOS (Metal Oxide Sensor)
- NDIR
Rango típico
0 – 10,000 ppm
Selección
- Tipo de VOC dominante (aromáticos vs alifáticos)
- Sensibilidad requerida
- Tiempo de respuesta
- Integración a HVAC
Sensores de CO₂
El CO₂ es un indicador clave en ambientes con ocupación humana o procesos de fermentación.
Por qué se usa en industria
- Control de ventilación
- Indicador de ocupación
- Prevención de riesgos por acumulación
Tecnología dominante
- NDIR (Infrarrojo no dispersivo)
Rangos estándar
400 – 5,000 ppm
Sensores de presión diferencial

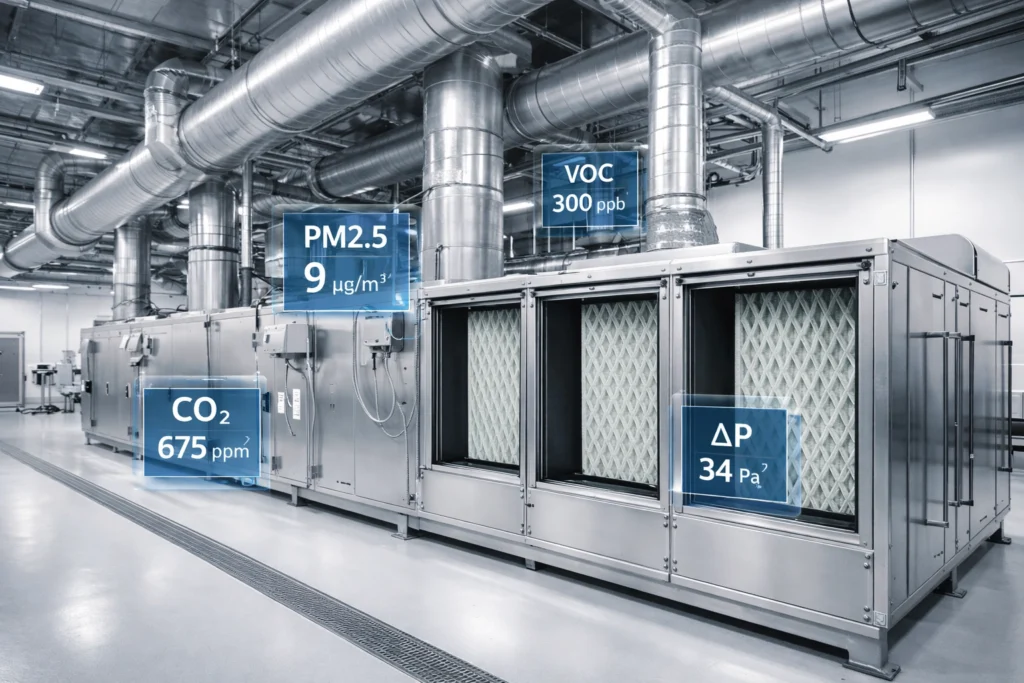

La presión diferencial es crítica para controlar flujos entre áreas limpias y áreas sucias. Se mide entre salas, entre ductos o en equipos como filtros de aire.
Casos típicos
- Cuartos limpios ISO
- Laboratorios
- Farmacéutica
- Electrónica
- Alimentos
Criterios de selección según la planta
No existe sensor universal. La selección depende de:
- Tipo de proceso
- Contaminante dominante
- Normativa
- Riesgo de exposición
- Presupuesto
- Disponibilidad de integración
Ejemplos por industria
Farmacéutica: PM + presión diferencial
Metalmecánica: PM + VOC
Alimentos: CO₂ + presión diferencial
Calibración y mantenimiento
Los sensores deben calibrarse por lo menos 1 vez por año. Buenas prácticas:
- Verificar con patrones trazables
- Registrar historiales
- Comparar contra mediciones manuales
- Reemplazar sensores de bajo costo cada 2–3 años
Errores comunes
- Colocar sensores lejos de la fuente
- No recalibrar
- No considerar temperatura/humedad
- Falta de integración con HVAC
Normativas aplicables (ASHRAE y mexicanas)
Las decisiones sobre medición de calidad de aire no solo se basan en buenas prácticas internas, sino en estándares reconocidos. En plantas industriales destacan:
ASHRAE
- ASHRAE 62.1: Ventilación para calidad aceptable de aire interior
- ASHRAE 55: Condiciones térmicas para confort humano
- ASHRAE 170: Requisitos específicos para instalaciones médicas
ASHRAE define criterios sobre ventilación, renovación de aire y monitoreo. Aunque nació en el contexto de HVAC comercial, hoy es referencia para industrias que deben demostrar control ambiental.
Mexicanas
En México, los criterios de exposición y monitoreo ambiental se refuerzan con:
- NOM-010-STPS: Agentes químicos
- NOM-025-STPS: Condiciones de iluminación pero incluye elementos correlacionados con mediciones ambientales
- NOM-015-STPS: Agentes térmicos (importante para calibraciones de sensores afectados por temperatura)
- EMA (Entidad Mexicana de Acreditación): Trazabilidad de calibraciones y laboratorios
Aunque México no tiene una NOM dedicada exclusivamente a calidad de aire interior para industria, sí usa referentes internacionales como ASHRAE en auditorías internas y externas.
Referencias y enlaces externos
Para fortalecer la implementación y ampliar el contexto técnico, estos enlaces resultan útiles:
- ASHRAE 62.1: https://www.ashrae.org/technical-resources/bookstore/standard-62-1
- ASHRAE 55: https://www.ashrae.org/technical-resources/bookstore/standard-55
- ASHRAE 170: https://www.ashrae.org/technical-resources/standards-and-guidelines
- NOM-010-STPS: https://www.gob.mx/stps/documentos/nom-010-stps-2014
- NOM-015-STPS: https://www.gob.mx/stps/documentos/nom-015-stps-2001
- NOM-025-STPS: https://www.gob.mx/stps/documentos/nom-025-stps-2008
- EMA: https://www.ema.org.mx/
Tabla comparativa de sensores
| Tipo de sensor | Variable medida | Tecnología común | Rango típico | Usos en industria |
|---|---|---|---|---|
| Partículas (PM) | PM1 / PM2.5 / PM10 | Láser / dispersión | 0 – 1,000 µg/m³ | Pharma, metales, automotriz |
| VOC | VOC totales en ppm | PID / MOS / NDIR | 0 – 10,000 ppm | Química, pinturas, electrónica |
| CO₂ | CO₂ en ppm | NDIR | 400 – 5,000 ppm | Alimentos, ocupación, fermentación |
| Presión diferencial | Pa / inH₂O | Membrana / piezorresistivo | ± 125 Pa | Cuartos limpios, laboratorios |
Casos reales por industria
Farmacéutica:
- Necesita mantener cascadas de presión
- Requiere demostración documental en auditorías
- Sensor crítico: presión diferencial + PM
Electrónica:
- Partículas afectan rendimiento de chips
- Sensor crítico: PM + presión diferencial
Alimentos y bebidas:
- Fermentación y ocupación elevan CO₂
- Sensor crítico: CO₂ + presión diferencial
Metalmecánica:
- Pulido y corte generan partículas finas
- Sensor crítico: PM + VOC (solventes)
CTA técnico
Antes de adquirir sensores, el responsable de mantenimiento debería:
- Definir contaminantes dominantes
- Identificar normativas aplicables (ASHRAE / NOM)
- Establecer puntos de medición
- Validar integración con BMS/SCADA
- Definir periodicidad de calibración
Este enfoque reduce reprocesos, fallas en auditorías y falsas alarmas.
Recomendaciones finales
La correcta medición del aire permite ajustar sistemas de filtración de aire HVAC, reemplazar filtros de aire y documentar cumplimiento. El costo es menor que el impacto de un paro, una desviación o una falla de auditoría.
